Die Eigenschaften und technischen Spezifikationen von hochreinen sowie herkömmlichen Aluminiumoxidkeramiken, wie etwa die Hochtemperaturdruckfestigkeit, Härte und Verschleißfestigkeit, werden beschrieben. Anschließend werden die Pulverherstellung, Formgebungsverfahren (einschließlich Schlickergießen, Extrusion und Heißpressen), Sintertechniken sowie nachfolgende Präzisionsbearbeitungsschritte, wie Feinschleifen, Zerspanen und Oberflächenbehandlung, detailliert erläutert. Diese Prozesse machen Aluminiumoxidkeramiken für hochpräzise Anwendungen in den Bereichen Maschinenbau, Elektronik und Medizintechnik geeignet.

Teil 1: Eigenschaften und technische Spezifikationen

Aluminiumoxidkeramiken werden hauptsächlich in zwei Kategorien unterteilt: hochrein und gewöhnlich. Hochreine Aluminiumoxidkeramikmaterialien weisen einen Al2O3-Gehalt von über 99% auf. Aufgrund ihrer hohen Betriebstemperatur (bis zu 1650 °C oder sogar höher), einer Druckfestigkeit bei 20 °C von 2000 MPa, einer Vickers-Härte (Hv50) von 15,7 (GPa) sowie einer Bruchzähigkeit von kJ/mm² finden sie breite Anwendung in der Maschinen-, Chemie- und Erdölindustrie zur Herstellung verschiedener mechanischer Bauteile. In der Elektronikindustrie können sie als Substrate für integrierte Schaltkreise sowie als hochfrequenzisolierende Materialien eingesetzt werden. Gewöhnliche Aluminiumoxidkeramiken werden entsprechend ihrem Al2O3-Gehalt in Typen mit 98%, 95%, 90% und 85% unterteilt; gelegentlich werden auch Materialien mit einem Al2O3-Gehalt von 80% oder 75% zur Reihe der gewöhnlichen Aluminiumoxidkeramiken gezählt.

Härte: Die Mohs-Härte beträgt 9 und liegt damit nur hinter Diamant (10), deutlich über verschleißfestem Stahl und normalem Stahl.

Ausgezeichnete Verschleißfestigkeit: Die Verschleißfestigkeit ist 266-mal so hoch wie die von Manganstahl und 171,5-mal so hoch wie die von hochchromhaltigem Gusseisen. Laut unserer Kundenverfolgungsbefragung der letzten zehn Jahre lässt sich unter gleichen Einsatzbedingungen die Lebensdauer von Geräten mindestens verzehnfachen.

Leichtgewichtig: Die Dichte von Aluminiumoxidkeramik beträgt 3,85 g/cm³ – nur halb so viel wie bei Stahl –, was die Belastung von Anlagen erheblich verringern kann. Die wichtigsten technischen Kennwerte unserer Aluminiumoxidkeramik lauten: Al2O3-Gehalt ≥99%, Dichte ≥3,85 g/cm³, Vickers-Härte (Hv50) ≥15,7 (1600) Gpa (Kg/mm²), Druckfestigkeit ≥2000 MPa, Bruchzähigkeit ≥4 MPa·m1/2, Biegefestigkeit ≥330 MPa, Wärmeleitfähigkeit 27,5 W/mK usw.

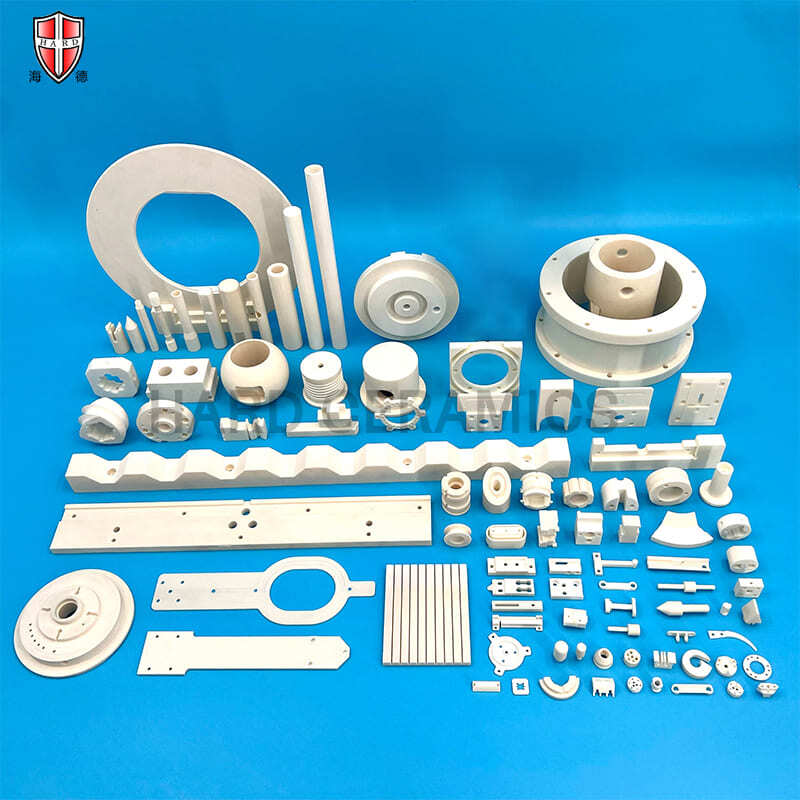

Unter ihnen wird das Aluminiumoxidkeramikmaterial 99% zur Herstellung verschiedener präziser keramischer Strukturkomponenten verwendet, etwa Keramikflansche, unregelmäßig geformte keramische Strukturbauteile sowie keramische Schutzhülsen. Aluminiumoxidkeramiken dienen vor allem als korrosions- und verschleißfeste Teile. Das Aluminiumoxidkeramikmaterial 85% enthält häufig Talkumpulver, um seine elektrischen Eigenschaften und mechanische Festigkeit zu verbessern; es kann mit Metallen wie Molybdän, Niob und Tantal versiegelt werden und findet gelegentlich Anwendung in Elektrovakuumgeräten.

Teil 2: Pulverherstellung

Aluminiumoxidpulver wird je nach Produktanforderungen und Formgebungsverfahren mit einer Partikelgröße unter 1 μm hergestellt. Die Fertigung hochreiner Aluminiumoxidkeramiken erfordert nicht nur eine Al2O3-Reinheit von über 99%, sondern auch ein ultrafeines Mahlen sowie eine gleichmäßige Partikelgrößenverteilung. Bei der Verwendung von Extrusions- oder Spritzgussverfahren müssen dem Pulver 10–30% Bindemittel und Weichmacher, meist thermoplastische Harze oder Kunststoffe, zugesetzt werden. Das organische Bindemittel sollte bei 150–200 °C mit dem Aluminiumoxidpulver vermischt werden, um das Formen zu erleichtern. Heißgepresste Pulvermaterialien benötigen keine Zusätze von Bindemitteln. Bei halbautomatischer oder vollautomatischer Trockenpressung gelten besondere Anforderungen an das Pulver. Für die Sprühgranulation muss das Pulver kugelförmig sein, um die Fließfähigkeit zu erhöhen und das automatische Befüllen der Formwand während des Pressvorgangs zu erleichtern. Darüber hinaus ist zur Reduzierung der Reibung zwischen Pulver und Formwand 1–2% Schmiermittel, etwa Stearinsäure oder PVA, beizufügen.

Teil 3: Formgebungsverfahren

Formgebungsverfahren für Aluminiumoxidkeramiken umfassen Trockenpressen, Schlickergießen, Extrudieren, Kaltisostatisches Pressen, Spritzgießen, Bandgießen, Heißpressen sowie Heißisostatisches Pressen. In den letzten Jahren wurden zudem weitere Formgebungstechnologien entwickelt, darunter Druckfiltrationsformen, Direktsolidifikationsformen, Gelformen, Zentrifugal-Schlickergießen und freies Feststoffformen. Unterschiedliche Formen, Größen, komplexe Geometrien sowie Präzisionsanforderungen erfordern jeweils unterschiedliche Formgebungsverfahren. Im Folgenden werden gängige Formgebungsverfahren vorgestellt:

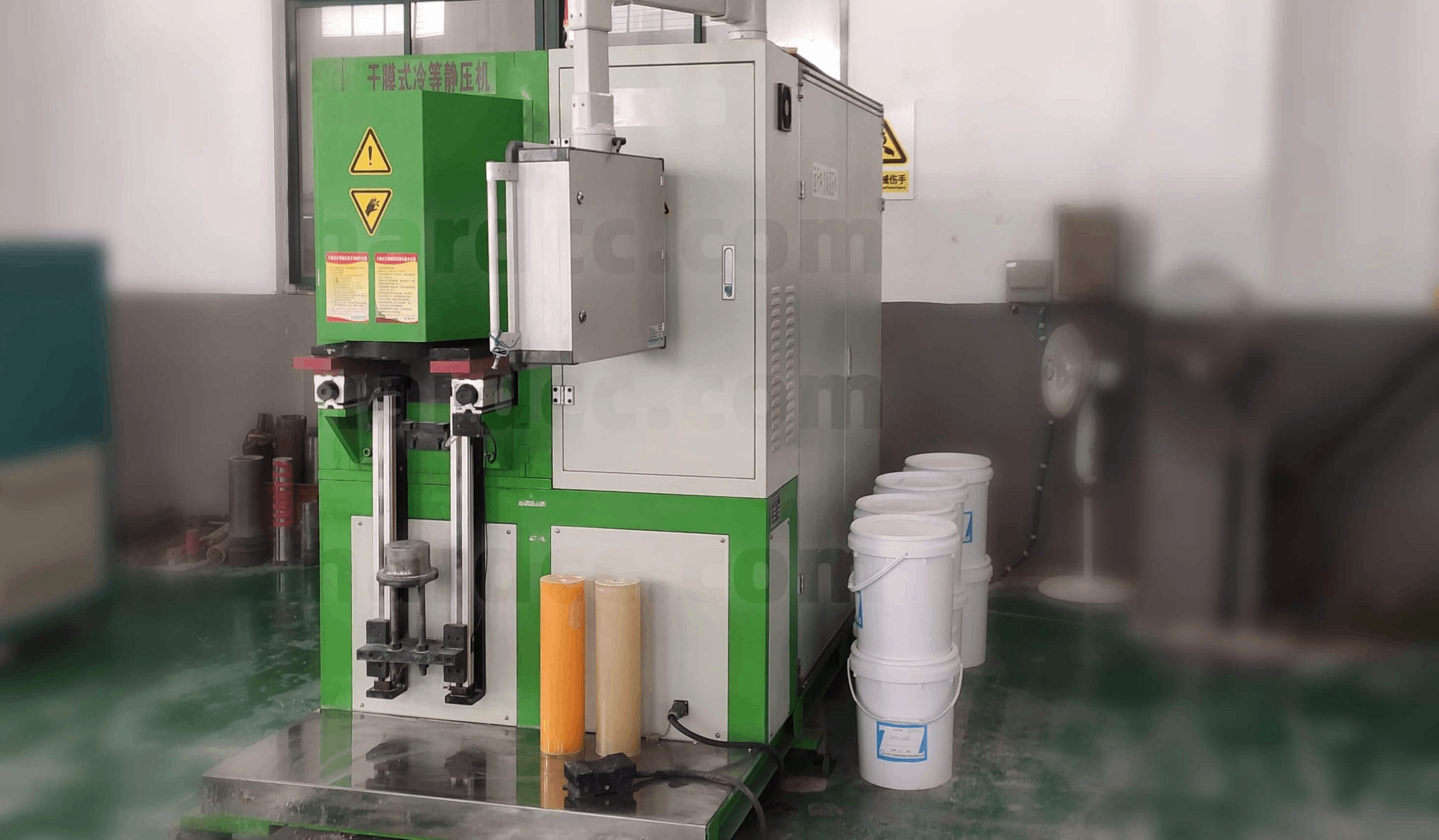

Kaltisostatisches Pressen: Beim isostatischen Pressen wird das Pulver unter gleichmäßigem Druck aus allen Richtungen gleichmäßig verdichtet. Diese gleichmäßige Druckverteilung sorgt dafür, dass der gepresste Keramikrohling eine konstante Dichte aufweist. Eine gleichmäßige Dichte trägt dazu bei, während des Sinterns oder des Heißisostatischen Pressens eine gleichbleibende Schrumpfungsrate zu gewährleisten und somit Verziehen oder Verformungen zu minimieren. Darüber hinaus gewährleistet die hohe Rohlingsfestigkeit, die durch das isostatische Pressen erreicht wird, eine ausgezeichnete Haltbarkeit und Leistungsfähigkeit des Endprodukts.

Teil 4: Sintertechnologie

Sintern ist eine Technik zur Verdichtung körniger Keramikrohlinge zu festen Materialien. Während des Sinterprozesses werden Poren, geringe Gasanteile, Verunreinigungen sowie organische Bestandteile aus dem Rohling entfernt, sodass die Partikel wachsen und sich verfestigen können. Zur Durchführung des Sinterns werden üblicherweise Elektroöfen eingesetzt. Neben dem Sintern unter Atmosphärendruck gibt es auch das Heißpresssintern sowie das Heißisostatische Pressen (HIP). Das kontinuierliche Heißpresssintern erhöht zwar die Produktionsleistung, ist jedoch hinsichtlich Ausrüstung und Formen sehr kostspielig; zudem sind die Abmessungen des Endprodukts aufgrund der axialen Erwärmung begrenzt. Derzeit werden viele hochwertige Aluminiumoxidkeramikprodukte sowie spezielle Komponenten für die nationale Verteidigung – etwa Keramiklager, Spiegel, Kernbrennstoffe und zylindrische Bauteile – überwiegend mittels HIP oder vakuumfreiem Hochdrucksintern hergestellt.

Teil 5: Nachbearbeitung

Nach dem Sintern bedürfen Aluminiumoxidkeramiken einer Reihe präziser Bearbeitungsschritte, um den Anforderungen verschiedener hochpräziser Anwendungen gerecht zu werden. Die nachfolgende Weiterbearbeitung von Präzisionskeramiken umfasst folgende Schlüsselschritte:

Präzisionsschleifen und Polieren: Gesinterte Aluminiumoxidkeramikrohlinge müssen präzise geschliffen und poliert werden, um die gewünschte Oberflächengüte sowie Maßgenauigkeit zu erreichen. Dieser Prozess erfolgt schrittweise, beginnend mit dem Grobschliff über den Feinschliff bis hin zum abschließenden Polieren.

Präzisionsschneiden und Formgebung: Je nach Kundenanforderungen können gesinterte Aluminiumoxidkeramiken weiter bearbeitet und in komplexe Geometrien sowie filigrane Strukturen gebracht werden. Moderne Laserschneidtechnologien finden breite Anwendung, um Schnittgenauigkeit und Fertigungsqualität sicherzustellen.

Inspektion und Qualitätskontrolle: Bearbeitete Präzisionskeramikkomponenten durchlaufen mehrere Inspektionen und strenge Qualitätskontrollen, um Produktqualität und Leistungsfähigkeit zu gewährleisten. Zu den gängigen Prüfmethoden gehören Maßprüfungen, Härteprüfungen sowie Tests zur thermischen Stabilität. Bei diesen Inspektionen kommen spezialisierte Geräte und Werkzeuge zum Einsatz, und es werden entsprechende Prüfnormen sowie Spezifikationen eingehalten.

Durch diese präzisen Bearbeitungsschritte lassen sich Aluminiumoxidkeramiken zu hochpräzisen Keramikbauteilen verarbeiten, die vielfältigen High-Tech-Anforderungen entsprechen und in Bereichen wie Elektronik, Maschinenbau, Medizintechnik und anderen weit verbreitet eingesetzt werden.
